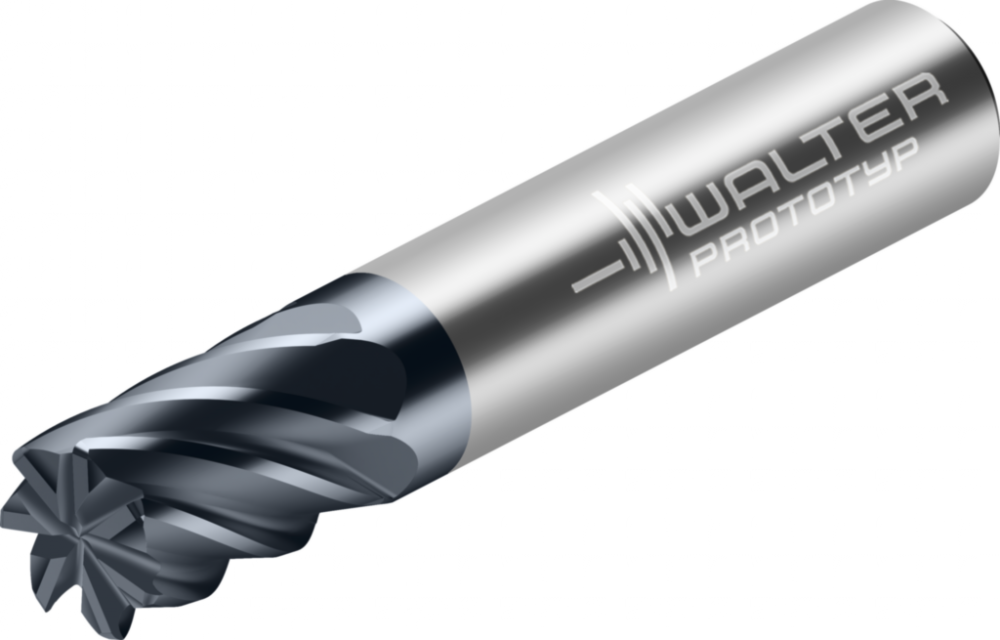

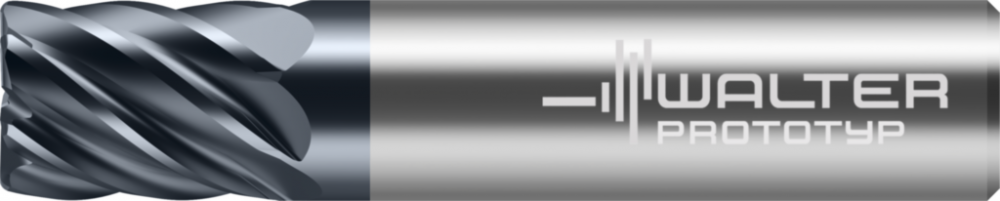

Solid carbide shoulder/slot mills
by Walter Tool
Call For Price
Part Number:
8416935
UPC:
Availability:
Quantity:
pkgs
pcs
Add To Quote
Add To Quote
Add To Estimate
Add To Wishlist
Compare Item
Product Variations (4645)
Product Overview
Info & Guides
MIMESOURCEDATASHEET
MIMESOURCEDXFDRAWING
MIMESOURCEISOMODEL1
MIMESOURCEISOMODEL2
Solid carbide shoulder/slot mills MA375.12.7A7S152S-WJ30EM
Long Description
Solid carbide shoulder/slot mills MA375 • Supreme • Parallel shank • inch • flute helix angle 39° • WJ30EM • Dc=0.5in • R=0.06in • Z=7
Specifications
Details
Category:
Milling
Subcategory:
Solid
Subtype:
Corner Radius and Corner Chamfer End Mills
A1 Cutting diameter:
12,7 mm
A1_INCH Cutting diameter:
0,5 inch
APMX Depth of cut maximum:
25,4 mm
APMX_INCH Depth of cut maximum:
1 inch
ART_ID_TO type=others:
5033137;5033138;5033139;5033140;5034295;5034309;5034501;5035308;5040063;5012458;5029303;5040066;5040067;5029304;5040069;5040070;5029305;5040072;5029306;5040074;5040075;5040674;5043220;5043221;5043222;5043224;5043226;5043227;5043228;5043229;5043230;5043232;
B2 Depth of cut maximum:
25,4 mm
B2_INCH Depth of cut maximum:
1 inch
B3 Protruding length:
38,2 mm
B3_INCH Protruding length:
1,50393700787402 inch
B4 Usable length:
25,4 mm
B4_INCH Usable length:
1 inch
B5 Overall length:
76,2 mm
B5_INCH Overall length:
3 inch
B6 Head length:
38,2 mm
B6_INCH Head length:
1,50393700787402 inch
B71 Functional length:
76,2 mm
B71_INCH Functional length:
3 inch
B9 Neck length:
25,4
BD Body diameter:
12,7 mm
BD_INCH Body diameter:
0,5 inch
BLD Tool style code:
1
BMC Body material code:
H
C11 Connection code type machine side:
ZYL
C12 Connection code form at machine side:
1
C14 Connection code unit base machine side:
2
C15 Connection code style machine side:
5
C2 Connection size code machine side:
500
C3 Connection diameter machine side:
12,7 mm
C31 ISO-tolerance class shank diameter:
h6
C3_INCH Connection diameter machine side:
0,5 inch
C4 Shank length:
38 mm
C4_INCH Shank length:
1,49606299212598 inch
CBMD Chip breaker manufacturers designation:
STRAI
CCMS Connection code machine side:
ZYL01R5000h$06
CNSC Coolant entry style code:
0
COATING Coating:
nACo
CONTENT_UNIT:
PCE
CP Coolant pressure:
0 MPa
CPDF Cutting pitch differential:
1
CUB Connection unit basis:
N
CUBPMS Connection unit base precision machine side:
R
CURRENCY:
USD
CXSC Coolant exit style code:
0
CZCMS Connection size code machine side:
500
D6 Rotational speed maximum:
80000 1/min
D7 Weight of item:
0,136 kg
D7_INCH Weight of item:
0,2998256 lbs
d<sub>1</sub> Shank diameter:
0,5 inch
D<sub>c</sub> Cutting edge diameter:
1
DC Cutting diameter:
12,7 mm
DC_INCH Cutting diameter:
0,5 inch
Designation Tool designation:
MA375.12.7A7S152S-WJ30EM
E2 Rake angle radial:
0 °
E3 Rake angle axial:
1 °
E4 Ramping angle maximum:
4 °
EAN:
4063465306854
F1 Cutting direction:
R
F21 Peripheral effective cutting edge count:
7
F22 Face effective cutting edge count:
7
F3 Flute helix hand:
R
F4 Flute helix angle:
39 °
FHA Flute helix angle:
39 °
FHH Flute helix hand:
R
FMT Form type machine side:
EXT
G1 Corner radius:
1,524 mm
G1_INCH Corner radius:
0,06 inch
GAMF Rake angle radial:
0 °
GAMP Rake angle axial:
1 °
GRADE Grade manufacturer's designation:
WJ30EM
H11 Standard designation of the grade, main applic:
-
H21 Coolant entry style code:
0
H22 Coolant exit style code:
0
H3 Grade manufacturer's designation:
WJ30EM
H4 Body material code:
H
H5 Coating:
nACo
HAND Cutting direction:
R
IEP Interupted edge property:
0
J1 Standard:
P-NORM S
J21 Article number:
MA375.12.7A7S152S-WJ30EM
J3 Company code:
W
J6 Connection code machine side:
ZYL01R5000h$06
J7 Data chip provision:
0
J8 Machining operation:
FPL
KAP Kappa:
0 °
KAPR Tool cutting edge angle:
90 °
KEYWORD:
Solid Cutting Tool|Milling||End milling cutters|MA375
l<sub>1</sub> Overall length:
3 inch
l<sub>4</sub> Functional length:
1,504 inch
L<sub>c</sub> Cutting edge length:
1 inch
LF Functional length:
76,2 mm
LF_INCH Functional length:
3 inch
LS Shank length:
38 mm
LS_INCH Shank length:
1,49606299212598 inch
LU Usable length:
25,4 mm
LU_INCH Usable length:
1 inch
MANUFACTURER_AID:
MA375.12.7A7S152S-WJ30EM
NO_CU_PER_OU:
1
NSM Standard number of properties layout:
DIN4000-82
OAL Overall length:
76,2 mm
OAL_INCH Overall length:
3 inch
OHX Protruding length:
38,2 mm
OHX_INCH Protruding length:
1,50393700787402 inch
ORDER_UNIT:
PCE
PHI Phi:
0 °
PRICE_CURRENCY:
USD
PRICE_QUANTITY:
1
QUANTITY_INTERVAL:
1
QUANTITY_MIN:
1
R Corner radius:
0,06 inch
RE Corner radius:
1,524 mm
REFERENCE_FEATURE_GROUP_DESCRIPTION_Walter:
Solid carbide shoulder/slot mills MA375 • Supreme • inch • Parallel shank • flute helix angle 39°
REFERENCE_FEATURE_GROUP_ID_ECLASS_10:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_10_1:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_11:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_4_0:
21010504
REFERENCE_FEATURE_GROUP_ID_ECLASS_4_1:
21010504
REFERENCE_FEATURE_GROUP_ID_ECLASS_5_1:
21010504
REFERENCE_FEATURE_GROUP_ID_ECLASS_6_0:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_6_1:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_6_2:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_7:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_8:
21180601
REFERENCE_FEATURE_GROUP_ID_ECLASS_9:
21180601
REFERENCE_FEATURE_GROUP_ID_GTC:
MILSQS
REFERENCE_FEATURE_GROUP_ID_UNSPSC_19:
23241614
REFERENCE_FEATURE_GROUP_ID_UNSPSC_20:
23241614
REFERENCE_FEATURE_GROUP_ID_UNSPSC_5:
23171612
REFERENCE_FEATURE_GROUP_ID_UNSPSC_6:
23171612
REFERENCE_FEATURE_GROUP_ID_UNSPSC_7:
23171612
REFERENCE_FEATURE_GROUP_ID_Walter:
MA375.A-7-R
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_10:
ECLASS-10
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_10_1:
ECLASS-10.1
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_11:
ECLASS-11
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_4_0:
ECLASS-4.0
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_4_1:
ECLASS-4.1
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_5_1:
ECLASS-5.1
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_6_0:
ECLASS-6.0
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_6_1:
ECLASS-6.1
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_6_2:
ECLASS-6.2
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_7:
ECLASS-7
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_8:
ECLASS-8
REFERENCE_FEATURE_SYSTEM_NAME_ECLASS_9:
ECLASS-9
REFERENCE_FEATURE_SYSTEM_NAME_GTC:
GTC
REFERENCE_FEATURE_SYSTEM_NAME_UNSPSC_19:
UNSPSC-19
REFERENCE_FEATURE_SYSTEM_NAME_UNSPSC_20:
UNSPSC-20
REFERENCE_FEATURE_SYSTEM_NAME_UNSPSC_5:
UNSPSC-5
REFERENCE_FEATURE_SYSTEM_NAME_UNSPSC_6:
UNSPSC-6
REFERENCE_FEATURE_SYSTEM_NAME_UNSPSC_7:
UNSPSC-7
REFERENCE_FEATURE_SYSTEM_NAME_Walter:
Walter
RE_INCH Corner radius:
0,06 inch
RHO Rho:
0 °
RMPX Ramping angle maximum:
4 °
RPMX Rotational speed maximum:
80000 1/min
SUPPLIER_AID:
8416935
SUPPLIER_ALT_AID:
8416935
TERRITORY:
US
TSYC Tool style code:
MA375.A-7-R
UDX.APPAREA:
Milling
UDX.BRAND:
Walter Prototyp
UDX.CATFAM_CODE:
MA375
UDX.CATFAM_DESCR:
Solid carbide shoulder/slot mills
UDX.DISCOUNTGROUP:
M30
UDX.ITEMTYPE:
Solid Cutting Tool
UDX.NET_WEIGHT:
.2999
UDX.NET_WEIGHT_UNIT:
LBS
UDX.PACKAGING_HEIGHT:
.6693
UDX.PACKAGING_HEIGHT_UNIT:
IN
UDX.PACKAGING_LENGTH:
3.5039
UDX.PACKAGING_LENGTH_UNIT:
IN
UDX.PACKAGING_MATERIAL_WEIGHT:
.2999
UDX.PACKAGING_MATERIAL_WEIGHT_UNIT:
LBS
UDX.PACKAGING_VOLUME:
1.5696
UDX.PACKAGING_VOLUME_UNIT:
CU IN
UDX.PACKAGING_WIDTH:
.6693
UDX.PACKAGING_WIDTH_UNIT:
IN
UDX.PRODUCTFAMILY:
MA375
UDX.PRODUCTLINE:
Supreme
UDX.RANKING_ISO_H:
No application
UDX.RANKING_ISO_K:
No application
UDX.RANKING_ISO_M:
Additional application
UDX.RANKING_ISO_N:
No application
UDX.RANKING_ISO_O:
No application
UDX.RANKING_ISO_P:
Additional application
UDX.RANKING_ISO_S:
Main application
UDX.WORKING_CONDITION_ISO_H:
n/a
UDX.WORKING_CONDITION_ISO_K:
n/a
UDX.WORKING_CONDITION_ISO_M:
moderate
UDX.WORKING_CONDITION_ISO_N:
n/a
UDX.WORKING_CONDITION_ISO_O:
n/a
UDX.WORKING_CONDITION_ISO_P:
moderate
UDX.WORKING_CONDITION_ISO_S:
good
ULDR Usable length diameter ratio:
2
WT Weight of item:
0,136 kg
WT_INCH Weight of item:
0,2998256 lbs
XYWD xyw plane distance:
-76,2 mm
XYWD_INCH xyw plane distance:
-3 inch
XZWD xzw plane distance:
0 mm
XZWD_INCH xzw plane distance:
0 inch
YZWD yzw plane distance:
0 mm
YZWD_INCH yzw plane distance:
0 inch
Z Number of teeth:
7
ZEFF Face effective cutting edge count:
7
ZEFP Peripheral effective cutting edge count:
7
Manufactured By:
Walter Tool
